您的高壓電源

是否具有泄放電路？

PHU-系列直流電源功能分享

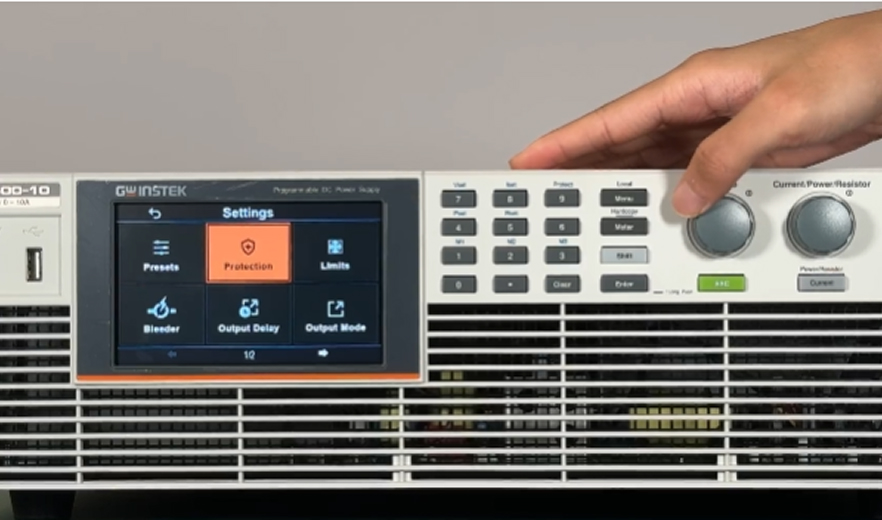

目前新能源汽車直流快充電壓高達600~800V，當充電結束后，電路中的電容可能存儲高壓電壓，若不及時釋放，接觸充電槍可能導致電擊事故。GB/T18487.1標準中就要求充電樁電源中需要提供泄放電路，其通過泄放電阻將電壓1秒內降至60V以下，避免對人員或電池負載造成傷害或沖擊。同樣目前電源產品很多都提供泄放電路功能，例如固緯電子的PHU-系列直流電源，提供可控制泄放電路功能，依據用戶需求是否開啟或關閉泄放電路功能，通常我們開啟泄放電路用于快速釋放存儲在電源濾波電容器中的電荷用于保護被測物，但在一些特定領域例如電池應用我們可以關閉泄放電路功能。

那我們來了解一下泄放電路基本作用：

釋放殘余電荷：斷電后，泄放電路快速消耗電容或電感中存儲的高壓電能，避免電荷積累引發意外放電。

提升安全性：防止操作或維修設備時因殘留電壓導致觸電/電弧或爆炸風險。

保護設備：避免電容帶電啟動時沖擊電流損壞功率器件，延長設備使用壽命。

常見的泄放電路有以下幾種類型：

電阻式泄放電路?：

通過在電容兩端并聯高阻值電阻實現泄放，結構簡單、成本低，但放電過程持續存在功耗，適用于中低壓系統。

可控泄放電路?：

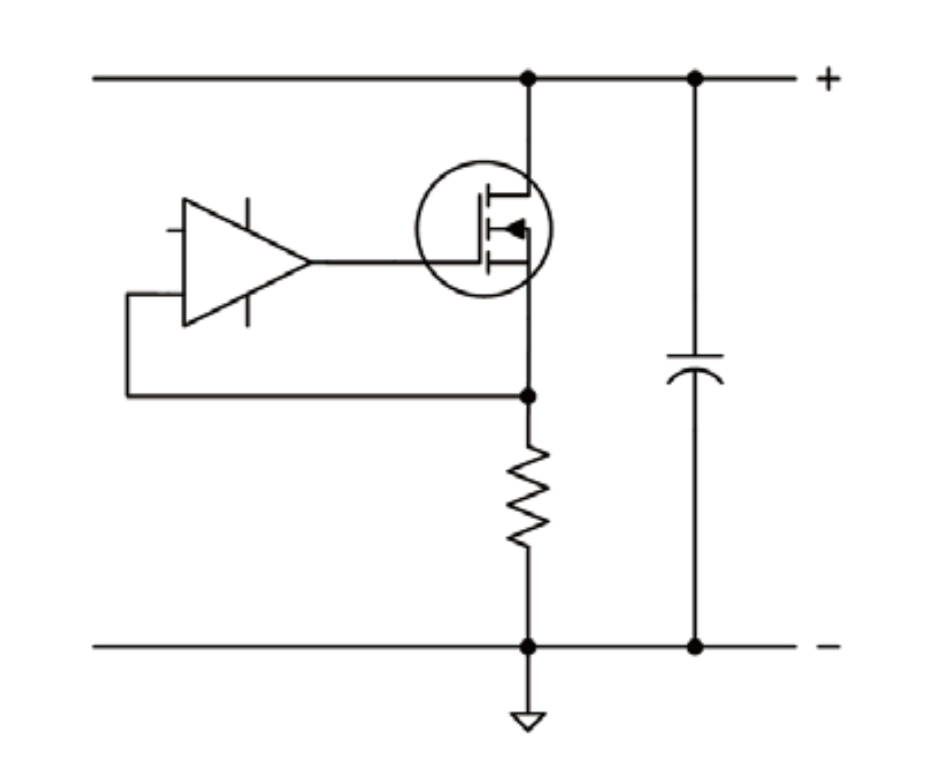

采用MOSFET或繼電器等開關元件控制泄放路徑，可由MCU根據系統狀態（如斷電或故障）主動觸發，放電更精準，適用于高壓或大容量系統。

雙級泄放電路?：

結合高阻值和低阻值電阻，先通過高阻值電阻緩慢預放電，再切換至低阻值電阻快速泄放，平衡了功耗與放電速度。?

三極管控制泄放電路?：

利用三極管或MOSFET在斷電時自動導通形成放電回路，僅在需要時工作，降低了待機功耗，但電路設計需注意防反接保護。
